| 产品参数 | |
|---|---|
| 品牌 | 合纵新材 |
| 口径 | 630mm |
| 口径2 | 800mm |
| 口径3 | 860mm |
| 壁厚 | 30mm |
| 长度 | 3m/6m |
| 范围 | 逃生管道_逃生管道直销供应范围覆盖广东省、广州市、深圳市、珠海市、汕头市、佛山市、湛江市、江门市、韶关市、惠州市、茂名市、汕尾市、东莞市、中山市、潮州市、肇庆市、梅州市、河源市、阳江市、揭阳市、云浮市 海丰县、陆河县、陆丰县等区域。 |
合纵新材料科技(汕尾市分公司)在 超高分子聚乙烯逃生管生产上始终坚持将科技创新及市场实际需求放在首位。吸取国内外先进技术，致力 超高分子聚乙烯逃生管技术攻关，公司引进了先进的 超高分子聚乙烯逃生管自动化生产线，使公司产品可以满足各用户的要求。 公司拥有技术的科技人员，专业的设备制作人员，工程安装施工人员，我公司运用现代化的高科技手段，不断创新，不断发展，致力于 超高分子聚乙烯逃生管新技术的研发和生产。
我公司专独生产超高分子量聚乙烯隧道逃生管道.目前厂区大量现货.订货热线
超高分子量聚乙烯隧道逃生管道材料重量轻，拆装和搬运方便高分子量聚乙烯隧道逃生管道-隧道逃生管道现货直发
；超高分子量聚乙烯隧道逃生管道韧性好、抗冲击强度高，受到强外力冲击时瞬间变形，吸收大量冲击能量，然后迅速恢复原来形状，超高分子量聚乙烯隧道逃生管道为 公路隧道施工逃生应急救援提供了极为可靠的保障；管道环刚度高、耐压性好、不易变形，在公路隧道施工中发生坍塌时，承压能力和抗环境破坏能力远远超过 一般管道。交通部门采用新材料（超高分子量聚乙烯）对公路 隧道施工应急救援通道进行了设计。 同时，超高分子量聚乙烯应急救援通道的结构尺寸符合人体工 程学原理，结构简单，拆装方便。 后，通过对超高分子量聚乙烯逃生管道和钢管进行抗冲击性对比试验，验证了超高分子量聚乙烯逃生管道应用于公路隧道施工应急救援的可靠性。
隧道逃生管结构尺寸设计：
针对公路隧道施工坍塌事故多发的情况，首次采用新材料（超高分子量聚乙烯材料）对公路隧道施工应急救援通道进行了设计研究。结合人体工程学原理，根据Hertz接触力学理论，采用Thonroton假设，对超高分子量聚乙烯超高分子量聚乙烯逃生管道的结构尺寸进行了优化，并对通道的连接方式进行了设计。后，通过抗冲击性试验，对超高分子量聚乙烯通道应用于公路隧道施工应急救援的可靠性进行了验证。试验结果表明，超高分子量聚乙烯通道结构尺寸合理，可靠，可应用于公路隧道施工应急救援。
根据应用人体测量学的先驱美国专家阿尔文·R·蒂利对人体测量学的研究成果可知，人在爬行移动时，较舒适的情况下爬行高度为800mm，爬行长度为1520mm，如图2所示
表1不同壁厚尺寸的超高分子量聚乙烯隧道逃生管道冲击变形值
| 壁厚H/mm | 凹陷变形值△/m | |
| H=7m时 | H=5m时 | |
| 20 | 0.093 | 0.080 |
| 22 | 0.066 | 0.054 |
| 24 | 0.048 | 0.038 |
| 26 | 0.035 | 0.025 |
| 30 | 0.030 | 0.021 |
从表1中可以看出，随着圆管壁厚的增加，块石下落引起的圆管凹陷变形值越来越小。当块石下落高度ｈ＝7ｍ时、壁厚Ｈ＝24mm时，超高分子量聚乙烯隧道逃 生管道的凹陷变形值Δ＝0.048m，约为圆 管直径的8%；当下落高度h＝5ｍ时、壁厚Ｈ＝24mm时，凹陷变形值 Δ＝0.038m，变形值更小。此 时，超高分子量聚乙烯隧道逃生管道变形凹陷后，管内的通行 空间为588mm，满足人体工程学要求，人能通过应急通道。当壁厚较小时，变形值增大，可 能不%当壁厚更大时，尽管性增加，但管材重量 也随之增加，致使成本上升，搬运困难。 因此，设计中取超高分子量聚乙烯隧道逃生管道壁厚为 30mm是适宜的。
性能表：
| 项目 | 单位 | 试验方法 | 超高分子材料型号 | 其它工程塑料 | ||||
| SLL-2 | SLL-3 | 尼龙66 | 聚碳酸酯 | 聚甲醛 | 聚四氟乙烯 | |||
| 密度 | g/cm3 | ASTM D1505 | 0.935 | 0.930 | 1.14 | 1.2 | 1.4 | 2.16 |
| 平均分子量 | GB/T1841-1980 | 粘度法 | 250万 | 300万 | - | - | - | - |
| 屈服点应力 | Kg/cm2 | ASTM D638 | 220 | 220 | - | - | - | - |
| 抗张强度 | Kg/cm2 | ASTM D638 | 400 | 500 | 750 | 640 | 700 | 200 |
| 断裂伸长率 | % | ASTM D638 | 350 | 300 | 200 | 110 | 75 | 300 |
| 抗冲击强度（无缺口） | Kg.cm/cm | ASTMD256/td> | 破坏不了 | 破坏不了 | 11 | 80 | 10 | 16 |
| 抗冲击强度（缺口） | Kg.cm/cm | ASTMD256 | 110 | 105 | - | - | - | - |
| 布氏硬度 | D | ASTMD2240 | 40 | 40 | 100 | 118 | 120 | - |
| 动摩擦系数 | Kg/cm2.m/s | 三井汕化 | 0.2 | 0.2 | 0.4 | - | 0.4 | 0.2 |
| 磨损率（砂磨法） | mg | 三井汕化 | 20 | 15 | - | - | 170 | 225 |
| 热变形温度 | ℃ | ASTM D648 | 85 | 80 | 200 | 138 | 170 | 121 |
| 膨胀系数 | 10-4/℃ | ASTMD696 | 1.5/td> | 1.5 | 0.8 | 0.66 | 0.81 | 1.0 |
用于公路隧道施工中的超高分子量聚乙烯隧道逃生管道在符合人体工程学原理、兼顾牢固性的同时，还需满足公路隧道施工应急救援功能性要求，连接方式简单、拆装方便。因此，对应急救援通道进行了如下结构设计。

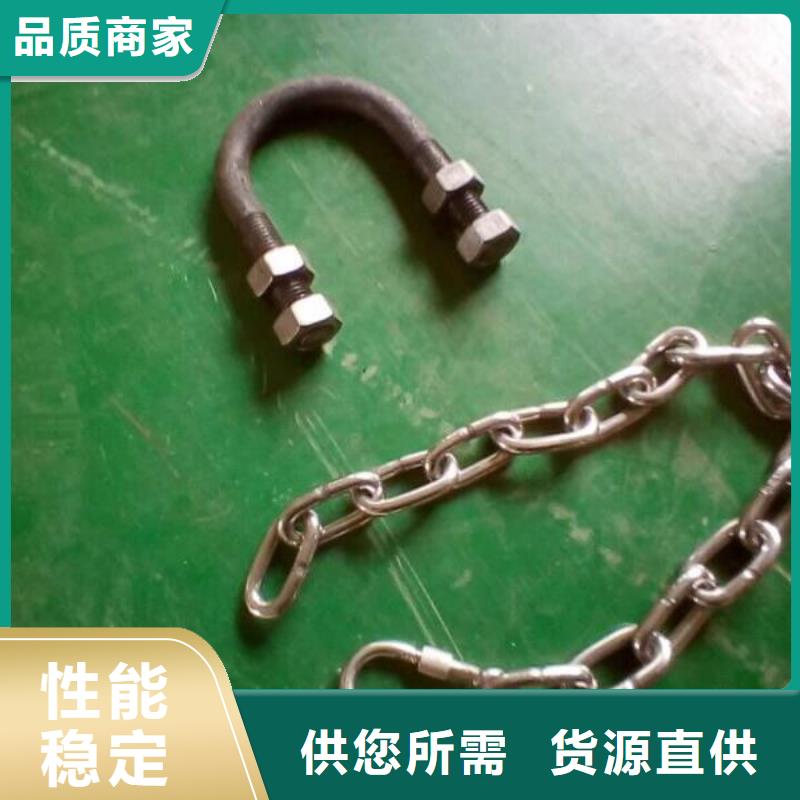

本 着拆装方便的原则，公路超高分子量聚乙烯--隧道逃生管道与管道之间的连接方式为柔性连接。故在安装施工组织中较为方便，当首次安装时，只需将两管对接， 用铁链将两管端头的链条连接并拉紧扣牢即可。其中，链条端配有挂钩，U型卡与链扣相连，链条长度可根据扣紧程度由挂钩扣在U型卡上的位置自由调节。
超高分子量聚乙烯隧道逃生管道应用：
① 超高分子量聚乙烯逃生管道所用管材采用φ800mm的超高分子量聚乙烯管道，管节长度为15m，壁厚30mm，管节间可采用直径大于逃生管道直径的套管连 接，每端连接1m,采用橡胶圈或木楔临时固定。为保证管道承受坍塌体的压力，对采用的材质管材，必须确保其承压能力和连接头的牢固，并经试验室具体试验 后，方可用于隧道中。
②施工现场应根据隧道围岩、掘进开挖方式等情况备足管道和连接材料，除整节管道外，应同时备足1米、2米、3米短节管道、转接接头。
③超高分子量聚乙烯逃生管道经加工使用，结合材质及现场实际情况分别进行加工，连接简单、牢固、紧密可靠，且在地面做好临时固定措施，施工时管口可加临时封盖，并易于打开和封闭。
④ 超高分子量聚乙烯逃生管道采用φ800mm的承插超高分子量聚乙烯管道，设置起点为新施作好的二衬端头处，距二衬端头距离不得大于5米，从衬砌工作面布 置至距离开挖面20m以内的适当位置，超高分子量聚乙烯逃生管道沿着初期支护的一侧向掌子面铺设，管内预留工作绳，方便逃生、抢险、联络和传输各种物品， 承插超高分子量聚乙烯管道纵向连接可采用链条等措施，防止坍塌时将超高分子量聚乙烯管道冲脱。
⑤超高分子量聚乙烯逃生管道在二衬台车移动就位过程中，临时拆移时应逐节拆除，严禁一次拆除到位，以随时确保逃生管道的效用。
⑥超高分子量聚乙烯逃生管道在经过掘进台阶时，应按顺延台阶布置，安装135°转接接头顺延，其管道架空高度和长度以不影响施工并便于开启逃生窗口为宜。
⑦设置的超高分子量聚乙烯逃生管道应平整、干燥、顺畅，不得作应急逃生以外用途。
隧道施工逃生工程管道 逃生管道-隧道逃生救急管道
超高分子量聚乙烯隧道逃生管道具有优异的综合性能，具有其他工程塑料无可比拟的耐冲击性、抗压性、耐磨损、抗老化、轻质性，且耐化学腐蚀、卫生、不易粘附，在国外被称为“神奇的塑料”。因此，其在机械、交通运输、纺织、造纸、矿业、农业、化工等领域，具有广泛的引用前景。超高分子量聚乙烯隧道逃生管道，是一种由乙 烯、丁二烯单体在催化剂作用下，聚合而成的平均分子量在350万左右的线型结构热塑性工程塑料。 世界上早由 美国Allied Chemical公司于1957年实现工业化。 此后德国Hoechst公司、德国Her-cules公司、日本三井石油化学公司等也 投入工业化生产。我国于1964年早研制成功并投入工业生产。
超高分子量聚乙烯隧道逃生管道应用：
① 超高分子量聚乙烯逃生管道所用管材采用φ800mm的超高分子量聚乙烯管道，管节长度为15m，壁厚30mm，管节间可采用直径大于逃生管道直径的套管连 接，每端连接1m,采用橡胶圈或木楔临时固定。为保证管道承受坍塌体的压力，对采用的材质管材，必须确保其承压能力和连接头的牢固，并经试验室具体试验 后，方可用于隧道中。
②施工现场应根据隧道围岩、掘进开挖方式等情况备足管道和连接材料，除整节管道外，应同时备足1米、2米、3米短节管道、转接接头。
③超高分子量聚乙烯逃生管道经加工使用，结合材质及现场实际情况分别进行加工，连接简单、牢固、紧密可靠，且在地面做好临时固定措施，施工时管口可加临时封盖，并易于打开和封闭。
④ 超高分子量聚乙烯逃生管道采用φ800mm的承插超高分子量聚乙烯管道，设置起点为 施作好的二衬端头处，距二衬端头距离不得大于5米，从衬砌工作面布 置至距离开挖面20m以内的适当位置，超高分子量聚乙烯逃生管道沿着初期支护的一侧向掌子面铺设，管内预留工作绳，方便逃生、抢险、联络和传输各种物品， 承插超高分子量聚乙烯管道纵向连接可采用链条等措施，防止坍塌时将超高分子量聚乙烯管道冲脱。
⑤超高分子量聚乙烯逃生管道在二衬台车移动就位过程中，临时拆移时应逐节拆除，严禁一次拆除到位，以随时确保逃生管道的效用。
⑥超高分子量聚乙烯逃生管道在经过掘进台阶时，应按顺延台阶布置，安装135°转接接头顺延，其管道架空高度和长度以不影响施工并便于开启逃生窗口为宜。
⑦设置的超高分子量聚乙烯逃生管道应平整、干燥、顺畅，不得作应急逃生以外用途。
